  • CD1 MD1单双速电动葫芦

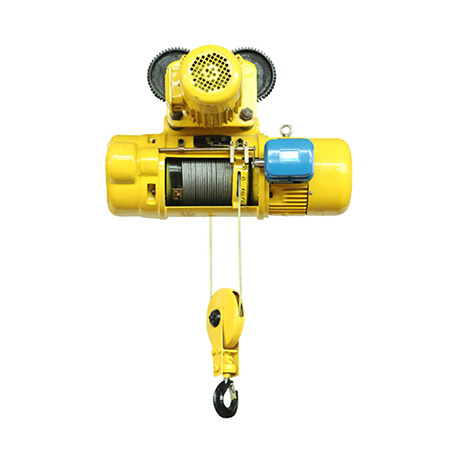

CD1 MD1单双速电动葫芦

产品介绍       外壳:铝合金外壳,坚实而质轻。有特色散热片,散热快,可连续使用,效率达40%。整体密闭式结构,可使用在化工厂、电镀厂等地方.         磅磁刹车:最新设计的磁力产生器,其特性为产磁。可在电源切断的同时间刹车,保证吊重时刹车绝对确保安全。极限开关:吊上吊下都有极限开关装置,使自动...

全国热线

400-966-5869

产品详情 / Product

产品介绍

      外壳:铝合金外壳,坚实而质轻。有特色散热片,散热快,可连续使用,效率达40%。整体密闭式结构,可使用在化工厂、电镀厂等地方.

      磅磁刹车:最新设计的磁力产生器,其特性为产磁。可在电源切断的同时间刹车,保证吊重时刹车绝对确保安全。极限开关:吊上吊下都有极限开关装置,使自动停止,防止链条超出,确保安全. .

      吊钩:经热锻造,强度绝佳,不易断裂。下吊钩可360*旋转 ,附安全舌片,确保操作安全。支撑架:吊重支撑架由两片钢板组合,非常坚固。

      变压器: 24V/36V变压装置。操作时,万-漏电,可防止意外事故发生,下雨时,可保证安全使用。电磁接触器:高效率电磁接触器,可高频率使用,没有问题。

      逆相保护装置:特殊电线装置,当电源接线错误时,控制电路无法动作。

      按钮开关:使用防水按钮开关。



产品参数

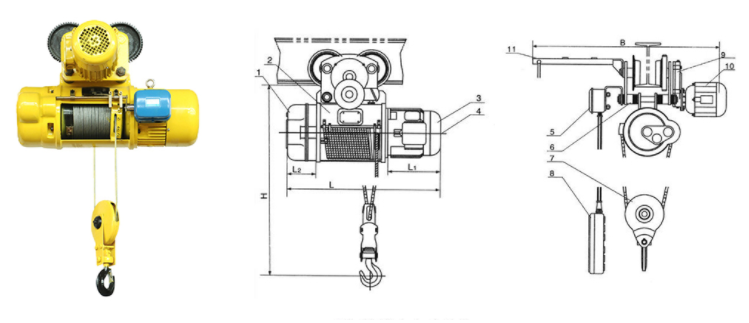

CD、MD型系列电动葫芦技术性能和外形尺寸参数(0.25T-20T)
型号 CD1                      MD1
起重量 0.25 0.5 1 2 3
起升高度 3 6 9 6 9 12 6 9 12 18 24 30 6 9 12 18 24 30 6 9 12 18 24 30
起升速度 米/分 8 8/0.8 8/0.8 8/0.8 8/0.8
运行速度 米/分 20(30) 20(30) 20(30) 20(30) 20(30)
钢丝绳 绳直径 毫米 3.6 4.8 7.4 11 13
丝直径 毫米   0.22 0.34 0.5 0.6
结构形式 6×9 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1
工字梁轨道型号(GB76-88) 16-22b 16-28b 16-28b 20a-32c 20a-32c
环形轨道最小半径 0.8 1.5 1.5 2 3 4 2 2.5 3 4 2 2.5 3 4
起升电动机 型号 ZD12-4 ZD21-4 ZD21-4 ZD31-4 ZD41-4
容量 千瓦 0.4 0.8 0.2/0.8
转速 转/分 1380 1380 1380 1380 1380
相数   3 3 3 3 3
电压 380 380 380 380 380
电流 安培 1.25 2.4 0.72/2.4 4.3 0.72/4.3 7.6 1.25/7.6 11 2.4/11
频率 周/秒 50 50 50 50 50
运行电动机 型号 DW5024 ZDY11-4 ZDY12-4 ZD12-4 ZDY21-4
容量 千瓦 0.06 0.2 0.2 0.4 0.4
转速 转/分 1400 1380 1380 1380 1380
相数   3 3 3 3 3
电压 380 380 380 380 380
电流 安培 0.3 0.72 0.72 1.25 1.25
频率 周/秒 50 50 50 50 50
工作类型及机构级别 中级M3 中级M3 中级M3 中级M3 中级M3
基本尺寸±2% H 432 630 670 685 780 860 960 985 1080
L2 216 126 159 187 230
L1   175 228/225 269/266 279 341/343
L C   391 616 688 760 758 856 955 1150 1346 1542 820 920 1020 1220 1420 1620 915 1018 1121 1327 1533 1738
M     638 710 782 780 878 976 1172 1368 1564
m   104 318 390 462 400 499 597 793 989 1185 418 518 618 818 1018 1218 448 551 654 860 1066 1272
n   130 190 196 240 264
h     120 124 155 173
φ   16.5 16.5 19 25 25
B   279-315 -884 -884 -930 -930
E   395 490 584 740 848
F     355/426 354/492 400/562 438/642
总量±15% C 44 44.4 44.8 120 125 145 145 158 180 195 208 222 235 248 296 320 340 360 280 300 350 380 405 435
M   135 140 160 160 170 200 210 220 230 265 278 326 350 370 310 310 330 380 410 435 465
C固   30 30.4 30.8 80 85 90 120 120 125 140 150 165 168 180 190 210 230 250 220 235 250 275 300 325
M固     100 105 110 130 140 145 155 165 180 196 210 220 240 260 280 250 265 280 305 330 355

CD、MD型系列电动葫芦技术性能和外形尺寸参数(0.25T-20T)
型号 CD1 MD1 CD NH20-12D
起重量 5 10 16 20 20 3
起升高度 6 9 12 18 24 30 9 12 18 24 30 6 9 12 18 24 30   6 9 12 18 24 30
起升速度 米/分 8/0.8 7/0.7 3.5 3.5/0.35 3.5 3.5/0.35 5 8/0.8
运行速度 米/分 20(30) 20(30) 18 20 20 20(30)
钢丝绳 绳直径 毫米 15 15 15 17 22.5 13
丝直径 毫米 0.7 0.7 0.7 0.8   0.6
结构形式 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1
工字梁轨道型号(GB76-88) 25a-63c 25a-63c 45a-63c 50a-63c   20a-32c
环形轨道最小半径 2.5 3 4 5 2.5 3.5 4 6 9 3 3.5 4.6 3 3.5 4.6   2 2.5 3 4
起升电动机 型号 ZD41-4 ZD51-4 ZD51-4 ZD51-4   ZD41-4
容量 千瓦
转速 转/分 1380 1380 1380 1380 1380 1380
相数   3 3 3 3 3 3
电压 380 380 380 380 380 380
电流 安培 18 2.4/18  30 4.3/30 30 4.3/30 30 4.3/30   11 2.4/11
频率 周/秒 50 50 50 50 50 50
运行电动机 型号 ZDY21-4 ZDY21-4 ZDY21-4 ZDY21-4   ZDY21-4
容量 千瓦 0.8 0.8×2 0.8×2 0.8×2 0.8×2 0.4
转速 转/分 1380 1380 1380 1380 1380 1380
相数   3 3 3 3 3 3
电压 380 380 380 380 380 380
电流 安培 2.4 2.4×2 2.4×2 2.4×2 2.4×2 1.25
频率 周/秒 50 50 50 50 50 50
工作类型及机构级别 中级M3 中级M3 中级M2 中级M2   中级M3
基本尺寸±2% H 1160 1310 1350 1600 2400   985 1080
L2 274 303 同10t     230
L1   380/377 429/820 同10t     341/343
L C   1047 1157 1257 1467 1677 1887 1602 1783 2145 2507 1869 同10t     915 1018 1121 1327 1533 1738
M   1059 1169 1269 1479 1682 1899 1969 2150 2512 2874 3236
m   485 606 695 860 1115 1325 949 1130 1492 1854 2216 949 1130 1492 956 1478 1605   448 551 654 860 1066 1272
n   320 376 376 376   264
h   203 243 41 46   173
φ   31 37       25
B   -1058 -1058       -930
E   998 1068 1335 1934   848
F   472/675 612 1055     438/642
总量±15% C 445 470 555 590 630 670 1010 1063 1166 1263 1317               280 300 350 380 405 435
M 480 505 590 630 660 705 1100 1153 1256 1353 1407               310 330 380 410 435 465
C固   355 375 390 425 460 500 759 807 900 987 1032               220 235 250 275 300 325
M固   390 410 425 460 500 535 849 897 990 1077 1122               250 265 280 305 330 355
